Najistotniejsze informacje:
- Przed pomiarem zawsze odłącz zasilanie badanego układu elektrycznego.
- Wybierz odpowiedni miernik i sprawdź jego stan techniczny przed użyciem.
- Wybierz odpowiednie napięcie pomiarowe w zależności od instalacji - 500 V dla obwodów do 500 V, a 1000 V dla wyższych napięć.
- Podłącz miernik zgodnie z zasadami, aby uniknąć błędów pomiarowych.
- Minimalna dopuszczalna rezystancja izolacji wynosi 1 MΩ dla obwodów do 500 V, co należy porównać z wynikami pomiaru.
Jak przygotować się do pomiaru rezystancji izolacji, aby uniknąć błędów
Aby prawidłowo zmierzyć rezystancję izolacji, kluczowe jest odpowiednie przygotowanie i właściwe nastawienie. Zrozumienie znaczenia dokładnych pomiarów jest fundamentem, który pozwala uniknąć kosztownych błędów. Przed przystąpieniem do pomiaru warto zainwestować czas w zaplanowanie całego procesu, co znacząco wpłynie na jakość uzyskanych wyników. Pamiętaj, że nawet drobne zaniedbania mogą prowadzić do poważnych problemów, dlatego przygotowanie powinno obejmować zarówno aspekty techniczne, jak i mentalne.
Przygotowanie do pomiaru to nie tylko kwestia sprzętu, ale również zrozumienia procedur i norm, które regulują tę dziedzinę. Właściwe nastawienie oraz znajomość zasad bezpieczeństwa oraz metodologii pomiaru są niezbędne, aby osiągnąć rzetelne wyniki i zapewnić bezpieczeństwo podczas pracy z instalacjami elektrycznymi.
Jakie narzędzia są potrzebne do pomiaru rezystancji izolacji?
Do pomiaru rezystancji izolacji niezbędne są odpowiednie narzędzia, które umożliwiają dokładne i bezpieczne wykonanie tego zadania. Najważniejszym z nich jest miernik rezystancji izolacji, który powinien być dostosowany do specyfiki instalacji. Takie urządzenia oferują różne zakresy napięcia pomiarowego, co pozwala na ich zastosowanie w różnych warunkach. Warto również mieć pod ręką dodatkowe akcesoria, takie jak przewody pomiarowe i złącza, które są kluczowe dla prawidłowego podłączenia miernika.
Na rynku dostępnych jest wiele modeli mierników, które różnią się funkcjonalnością oraz ceną. Oto kilka popularnych przykładów:
| Nazwa modelu | Zakres napięcia | Funkcje dodatkowe |
| Miernik Fluke 1507 | 50 V, 100 V, 250 V, 500 V, 1000 V | Pomiar rezystancji, testowanie diod, pomiar temperatury |
| Miernik Megger MIT525 | 50 V, 100 V, 250 V, 500 V, 1000 V | Testy rezystancji, funkcja automatycznego pomiaru, pamięć pomiarów |
| Miernik Kewtech KT64 | 100 V, 250 V, 500 V, 1000 V | Wskaźnik LED, automatyczne wyłączanie, testy dla instalacji TT i TN |
Kluczowe kroki w procesie pomiaru rezystancji izolacji, aby uzyskać rzetelne wyniki
Aby prawidłowo zmierzyć rezystancję izolacji, należy przestrzegać kilku kluczowych kroków, które zapewnią rzetelność pomiarów. Na początku należy całkowicie odłączyć zasilanie badanego układu elektrycznego. Upewnij się również, że wszystkie odbiorniki zostały odłączone. Można to sprawdzić, wykonując testowy pomiar rezystancji izolacji przy użyciu napięcia 250 V. Przed przystąpieniem do pomiaru warto również sprawdzić stan techniczny miernika, aby upewnić się, że jego wskaźniki "0" i "∞" są poprawne.
Kolejnym krokiem jest wybór odpowiedniego zakresu pomiarowego na mierniku. Zazwyczaj napięcie pomiarowe wynosi 500 V dla instalacji o napięciu znamionowym do 500 V, a 1000 V dla instalacji o wyższym napięciu. Pomiar punktowy trwa zazwyczaj około minuty, a wynik odczytuje się bezpośrednio z miernika po zakończeniu pomiaru. Dla większej dokładności można wykonać pomiar w funkcji czasu, co pozwala uzyskać bardziej wiarygodne wyniki, niezależne od temperatury otoczenia.
Jak prawidłowo podłączyć miernik do pomiaru izolacji?

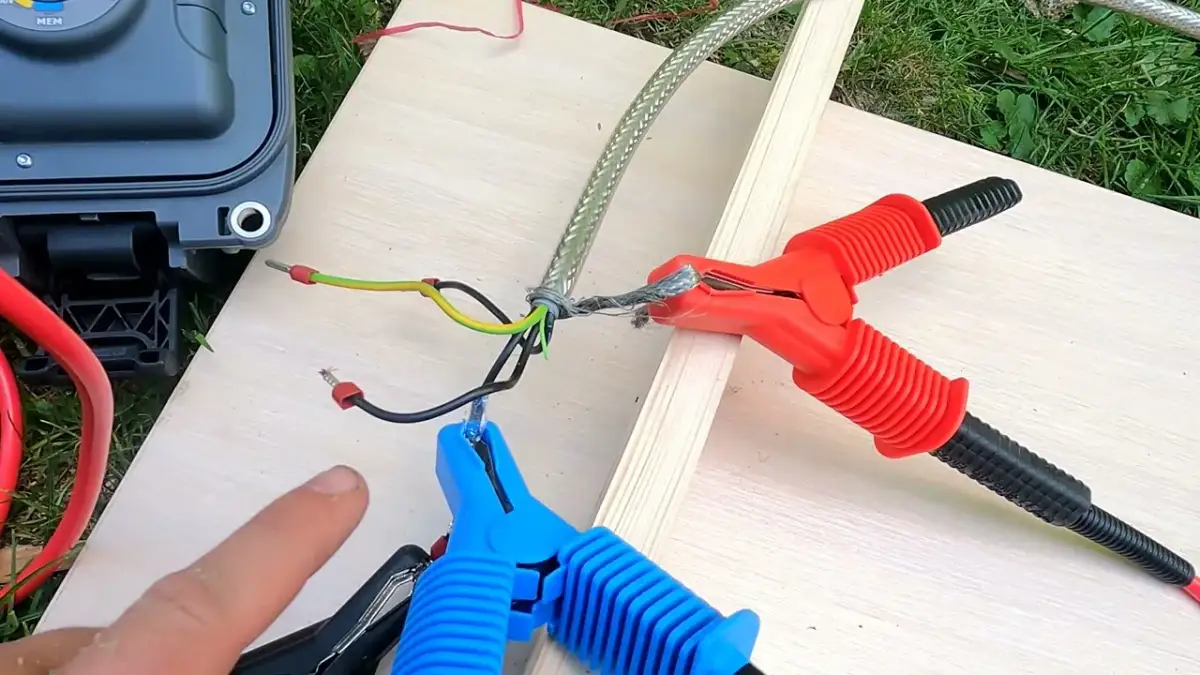

Prawidłowe podłączenie miernika jest kluczowe dla uzyskania dokładnych wyników pomiaru. Zazwyczaj zacisk „L” (linia) należy podłączyć do przewodu czynnego, a zacisk „E” (ziemia) do przewodu ochronnego lub obudowy urządzenia. W przypadku występowania dużych prądów upływu, na przykład przy wilgotnej lub zanieczyszczonej powierzchni izolacji, warto użyć zacisku ekranującego „G” (pierścień ochronny). Pamiętaj, że odwrócenie zacisków „L” i „E” może prowadzić do błędów pomiarowych, dlatego należy zachować szczególną ostrożność podczas podłączania.
Jakie napięcie pomiarowe wybrać w zależności od instalacji?
Wybór odpowiedniego napięcia pomiarowego jest kluczowy dla uzyskania dokładnych wyników podczas pomiaru rezystancji izolacji. W przypadku instalacji o napięciu znamionowym do 500 V, należy używać napięcia pomiarowego wynoszącego 500 V. Dla instalacji o wyższym napięciu, takich jak te w przemyśle, zaleca się zastosowanie napięcia 1000 V. Wybór ten ma na celu zapewnienie, że pomiar będzie wystarczająco dokładny, aby wykryć ewentualne problemy z izolacją.
Przykładowo, w instalacjach domowych, gdzie napięcie znamionowe wynosi zazwyczaj 230 V, 500 V jest wystarczające do przeprowadzenia testów. Natomiast w instalacjach przemysłowych, które mogą operować na wyższych napięciach, warto stosować 1000 V, aby upewnić się, że izolacja jest odpowiednio sprawdzona. Stosowanie niewłaściwego napięcia pomiarowego może prowadzić do nieprawidłowych wyników, dlatego ważne jest, aby dostosować je do specyfiki danej instalacji.
Jakie środki ostrożności należy podjąć przed pomiarem?
Przed przystąpieniem do pomiaru rezystancji izolacji, konieczne jest podjęcie kilku kluczowych środków ostrożności. Po pierwsze, upewnij się, że wszystkie źródła zasilania są całkowicie odłączone, aby uniknąć ryzyka porażenia prądem. Sprawdź również, czy wszystkie urządzenia i odbiorniki są odłączone od obwodu, co można potwierdzić poprzez wykonanie testowego pomiaru rezystancji izolacji przy użyciu napięcia 250 V. Kolejnym krokiem jest ocena stanu technicznego miernika, upewniając się, że jego wskaźniki "0" i "∞" są poprawne, co zapewnia dokładność pomiaru.
Nie zapomnij również o bezpiecznym środowisku pracy. Upewnij się, że miejsce pomiaru jest wolne od wilgoci, zanieczyszczeń oraz przeszkód, które mogłyby wpłynąć na wyniki. Warto także zadbać o odpowiednią wentylację, aby uniknąć gromadzenia się potencjalnie niebezpiecznych oparów. Przestrzeganie tych zasad pozwoli zminimalizować ryzyko i zapewni, że pomiar będzie rzetelny oraz bezpieczny.
Czytaj więcej: Izolacja poddasza wełna czy pianka - co wybrać, aby zaoszczędzić?
Najczęstsze błędy w pomiarze rezystancji izolacji i jak ich unikać
Podczas pomiaru rezystancji izolacji można popełnić wiele błędów, które mogą prowadzić do nieprawidłowych wyników. Do najczęstszych z nich należy nieodłączenie zasilania przed pomiarem, co stwarza ryzyko porażenia prądem. Innym błędem jest niewłaściwe podłączenie miernika, na przykład zamiana zacisków "L" i "E", co może prowadzić do zafałszowania wyników. Również wybór niewłaściwego napięcia pomiarowego lub pomiar w nieodpowiednich warunkach, takich jak wilgotność, mogą znacząco wpłynąć na dokładność pomiaru.
Aby uniknąć tych błędów, kluczowe jest przestrzeganie procedur i dokładne sprawdzenie wszystkich kroków przed pomiarem. Upewnij się, że zasilanie jest odłączone i że używasz odpowiedniego napięcia pomiarowego dla danej instalacji. Zawsze podłączaj miernik zgodnie z instrukcjami, a przed rozpoczęciem pomiaru przeprowadzaj testy wstępne, aby upewnić się, że urządzenie działa prawidłowo. Dbałość o te szczegóły pozwoli na uzyskanie dokładnych i wiarygodnych wyników.
Jakie są skutki błędnych pomiarów rezystancji izolacji?
Błędne pomiary rezystancji izolacji mogą prowadzić do poważnych konsekwencji, zarówno dla bezpieczeństwa użytkowników, jak i dla samego sprzętu. Przede wszystkim, niewłaściwe wyniki mogą stwarzać ryzyko porażenia prądem, co jest szczególnie niebezpieczne w instalacjach elektrycznych. Ponadto, błędne pomiary mogą prowadzić do uszkodzenia urządzeń, które nie są odpowiednio zabezpieczone, co z kolei może generować dodatkowe koszty napraw i wymiany sprzętu. Również, jeśli wyniki pomiarów są fałszywie pozytywne, może to prowadzić do błędnych decyzji dotyczących konserwacji i eksploatacji instalacji.
Na dłuższą metę, niepoprawne pomiary mogą wpływać na niezawodność całego systemu elektrycznego, co w konsekwencji może prowadzić do awarii i przestojów w pracy. Dlatego tak ważne jest, aby przed przystąpieniem do pomiarów dokładnie sprawdzić wszystkie aspekty, aby uniknąć niebezpieczeństw związanych z błędnymi danymi. Prawidłowe pomiary są kluczowe dla zapewnienia bezpieczeństwa i efektywności działania instalacji elektrycznych.
Interpretacja wyników pomiaru rezystancji izolacji i ich znaczenie
Analiza wyników pomiaru rezystancji izolacji jest kluczowym krokiem w ocenie stanu instalacji elektrycznej. Po dokonaniu pomiarów, należy porównać uzyskane wartości z wymaganiami norm, aby ocenić, czy izolacja jest wystarczająco dobra. Wartości rezystancji powinny być interpretowane w kontekście specyfiki danej instalacji oraz jej przeznaczenia. Na przykład, dla standardowych obwodów elektrycznych, minimalna dopuszczalna rezystancja izolacji wynosi zazwyczaj 1 MΩ. Wyniki poniżej tej wartości mogą wskazywać na problemy z izolacją, które wymagają natychmiastowej interwencji.
W przypadku instalacji o wyższym napięciu, takie jak te używane w przemyśle, akceptowalne wartości rezystancji mogą być znacznie wyższe. Wartości te są regulowane przez odpowiednie normy, które określają minimalne wymagania dla różnych typów instalacji. Zrozumienie tych norm i umiejętność ich interpretacji pozwala na skuteczne zarządzanie bezpieczeństwem i niezawodnością systemów elektrycznych.
Jakie wartości rezystancji izolacji są akceptowalne w praktyce?
Akceptowalne wartości rezystancji izolacji różnią się w zależności od zastosowania oraz rodzaju instalacji. Dla obwodów o napięciu znamionowym do 500 V, minimalna dopuszczalna rezystancja wynosi 1 MΩ, zgodnie z normą PN-HD 60364-6. W przypadku instalacji o wyższym napięciu, wartości te mogą być znacznie wyższe, na przykład 2 MΩ dla urządzeń o napięciu do 1000 V. W praktyce, im wyższa wartość rezystancji, tym lepsza jakość izolacji, co przekłada się na większe bezpieczeństwo użytkowania.
| Typ instalacji | Akceptowalna wartość rezystancji izolacji |
| Obwody do 500 V | 1 MΩ |
| Obwody do 1000 V | 2 MΩ |
| Instalacje przemysłowe | 5 MΩ |
Nowoczesne technologie w pomiarze rezystancji izolacji
W dzisiejszych czasach, rozwój technologii wpływa na sposób, w jaki mierzymy rezystancję izolacji. Nowoczesne mierniki, takie jak urządzenia z funkcją automatycznego zapisu danych czy połączeniem z aplikacjami mobilnymi, umożliwiają bardziej efektywne i dokładne pomiary. Dzięki tym technologiom, użytkownicy mogą na bieżąco monitorować wyniki pomiarów, co pozwala na szybsze reagowanie na potencjalne problemy z izolacją. Dodatkowo, takie urządzenia często oferują możliwość analizy danych w czasie rzeczywistym, co zwiększa bezpieczeństwo i niezawodność instalacji elektrycznych.
Również, zastosowanie technologii IoT (Internet of Things) w pomiarach rezystancji izolacji staje się coraz bardziej popularne. Dzięki połączeniu urządzeń pomiarowych z chmurą, możliwe jest zdalne monitorowanie stanu izolacji w różnych lokalizacjach. To podejście pozwala na efektywne zarządzanie infrastrukturą oraz przewidywanie awarii zanim one wystąpią, co przynosi oszczędności i zwiększa bezpieczeństwo operacyjne. W miarę jak technologia się rozwija, przyszłość pomiarów rezystancji izolacji będzie coraz bardziej zautomatyzowana i zintegrowana z systemami zarządzania budynkami i infrastrukturą elektryczną.
